一．产品概述

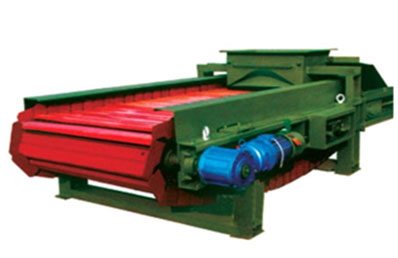

   LTDG型高温定量给料链板秤，是为解决水泥行业高温熟料的计量及控制而研制的一种自动定量给料或计量装置，可广泛用于水泥行业出窑熟料的计量及入磨高温熟料的计量和给料装置，为提高水泥产量、降低热耗、为窑的科学管理提供准确的计量数据，也可对湿度较大的物料进行连续给料计量。TDG型高温链板秤，采用悬挂安装方式，更加突出了计量精度高、运行可靠、维护简单、维护量低、对环境条件适应能力强等诸多优势。

三．工作原理
   来自皮带上物料的重量信号和链板运行的速度信号一同传送到3U403（一机一路DCS接口）或3U600（一机十六路）
测量和控制系统中（3U403和3U600内部均以微处理器为核心）。通过连续不断的比较设定值与链板实际输送的
物料重量，不停的调节链板的运行速度。因此使物料流量总能稳定在设定值上。

 六．主要功能及特点
   1、专用于高温物料的计量和控制
    2、独特的U型裙边链板，采用16锰4~5MM厚板，由专用模具冲压成型。
    3、输送机构采用50.8节距的单侧弯板滚珠链和链轮，耐温、耐磨、不跑偏。
    4、仿申克直联减速电机，保证了长期稳定运行。
    5、采用高精度传感器（拉力）悬挂称重。
    6、采用数字采集模块，有效分辨率高达100万；采集速率50次/秒；年漂移小于50PPM；
       温度漂移小于50PPM。
    7、速度测量选用齿轮测速或旋转编码器测速。
